Реклоузер и пункт секционирования (ПСС) 6(10) кВ

Реклоузер и пункт секционирования ПСС 6(10) кВ

Реклоузеры и пункты секционирования (ПСС) предназначены для коммутации, защиты и автоматического секционирования воздушных или комбинированных линий электропередач трехфазного переменного тока частотой 50 Гц и напряжением 6 (10) кВ. Применяются для нужд народного хозяйства, обеспечивают коммутацию, защиту и автоматическое секционирование воздушных или комбинированных линий электропередач.

Собственное производство с любыми комплектующими

Изготовление по не типовым схемам

Производство в сжатые сроки, доставка

Реулоузер

Реклоузер - это коммутирующее устройство на основе вакуумного выключателя, выполняющее функцию автоматического отключения участка (секции) линии электропередачи в случае возникновения перегрузки (например, короткого замыкания) на этом участке. Используются также другие названия этого устройства: пункт секционирования столбовой (ПСС), реклоузер вакуумный автоматический (РВА) и автоматический пункт секционирования (АПС).

Если, кроме защиты линии, требуется также обеспечить учет электроэнергии, то используют одновременно два устройства: реклоузер (ПСС) и пункт коммерческого учета электроэнергии (ПКУ).

Нами разработано комбинированное устройство - реклоузер с функцией учета электроэнергии (ПССУ) - которое совмещает в себе функции защиты линии коммерческого учета электроэнергии.

Главная особенность реклоузера - возможность длительной автономной работы без технического обслуживания.


Реклоузеры, ПСС 6(10) кВ и ПССУ 6(10) кВ

Пункт секционирования (вакуумный реклоузер) ПСС(У) - 6(10) - У1(УХЛ1) предназначен для защиты, автоматизации и повышения надежности работы воздушных линий электропередачи напряжением 6 и 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной и компенсированной нейтралью. Возможно изготовление реклоузера климатического исполнения УХЛ1.

Мы предлагаем следующие варианты исполнения реклоузеров:

  • Реклоузер с односторонним питанием линейный ПСС-6(10) кВ, выполняющий функции коммутации линии в нормальном режиме, а также функции защиты, отключения и автоматического повторного включения линии в аварийных режимах;
  • Реклоузер с двусторонним питанием секционный ПСС-6(10) кВ, дополнительно выполняющий также функции секционирования электрической сети и автоматического ввода резерва (АВР);
  • Реклоузер с функцией учета электроэнергии ПССУ-6(10) кВ, позволяющий, кроме защиты линии, осуществлять учет электроэнергии в прямом и обратном направлении.

Реклоузеры могут комплектоваться вакуумными выключателями EX-BB (КЭПС) или ВВ/TEL (Таврида Электрик).

В качестве устройства релейной защиты и автоматики (РЗА) могут использоваться как токовые реле, так и любые микропроцессорные устройства ведущих российских производителей: РС80 (РЗА Системс), Сириус, Орион (Радиус Автоматика), БМРЗ (Механотроника), БЗП (Микропроцессорные технологии), МКЗП (Эстра).

Реулоузер
Конструктивно реклоузер состоит из следующих элементов:

  • высоковольтного коммутационного модуля (ВМ);
  • низковольтного шкафа управления (ШУ);
  • низковольтный шкаф учета;
  • соединительного кабеля;
  • монтажного комплекта.

Коммутационный модуль

Высоковольтный коммутационный модуль (ВМ) является коммутационным аппаратом, основу которого составляет вакуумный выключатель, являющийся наиболее оптимальным вариантом для реклоузеров столбового исполнения по причине своей легкости, небольших габаритов, большого коммутационного ресурса и простоты обслуживания. Отличительной особенностью данного аппарата является его унификация, то есть возможность использования вакуумного выключателя любого производителя.

Для получения информации о режимах работы воздушной линии используются трансформаторы тока. Для осуществления некоторых функций (например, определение места повреждения линии) необходимо использовать также трансформаторы напряжения. Для обеспечения работы низковольтного модуля - шкафа управления - в высоковольтном модуле устанавливается трансформатор собственных нужд (ТСН).


Шкаф управления

Управление ВМ осуществляется от шкафа управления (ШУ), который включает современное микропроцессорное устройством, выполняющее функции защиты, управления и противоаварийной автоматики.

Использование в ШУ современной микропроцессорной элементной базы обеспечивает высокую точность измерений и постоянство характеристик, что позволяет существенно повысить чувствительность и быстродействие защит.

В настоящее время отечественными производителями выпускается несколько типов устройств релейной защиты и автоматики, каждое из которых по желанию заказчика может быть установлено в ПСС-10.

Стандартным является использование 3 типов защит:

  • комплект максимальных токовых защит (МТЗ) и токовая отсечка (ТО);
  • защита от однофазных замыканий на землю (ОЗЗ);
  • автоматическое повторное включение (АПВ).

Токовые защиты действуют на отключение ВМ, ОЗЗ действует на сигнал или на отключение ВМ.

По требованию, в состав шкафа ШУ входит источник бесперебойного питания (ИБП) и аккумуляторная батарея (АКБ), которая при отсутствии оперативного напряжения позволяет выполнять стандартные операции «ВКЛ-ОТКЛ» в течение 48 часов при температуре окружающего воздуха +20 С и 12 часов - при температуре -45 С.

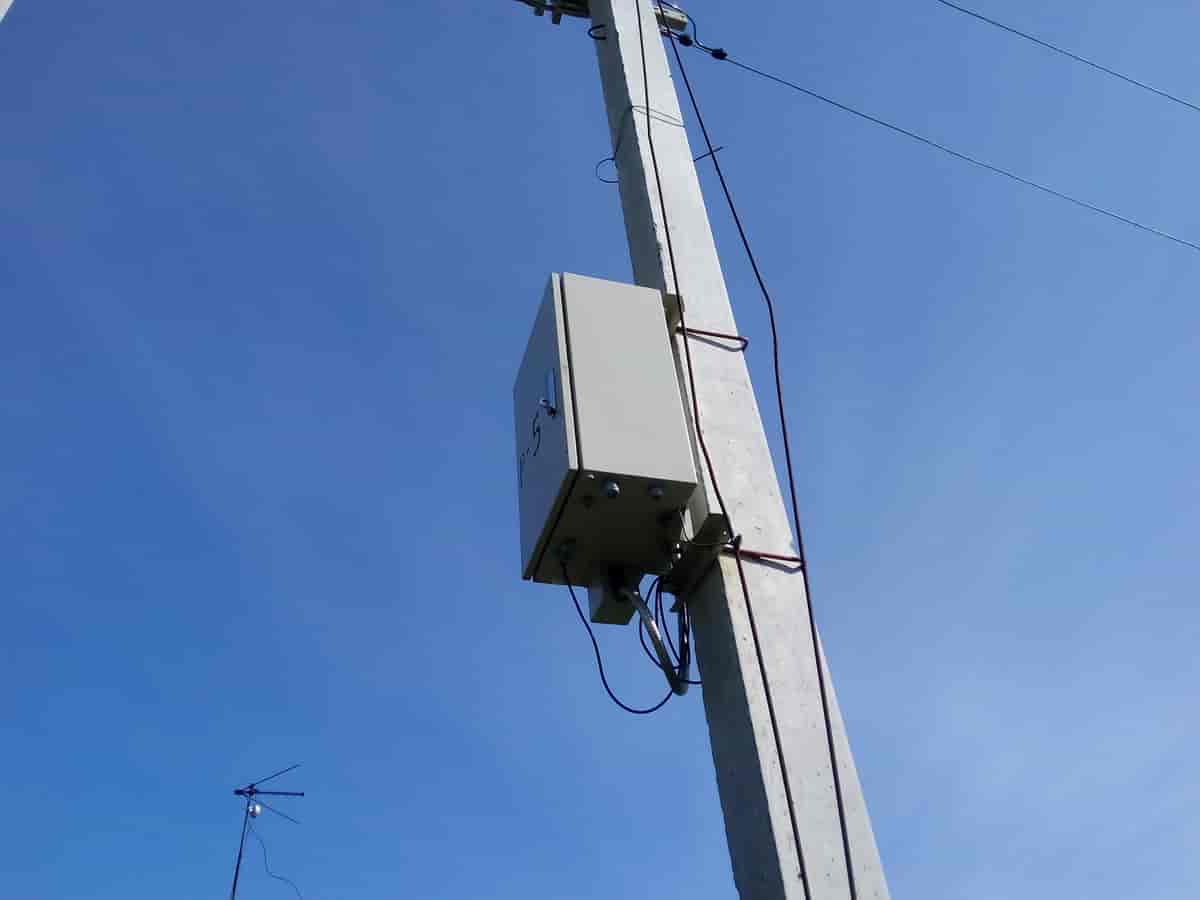

Конструкция реклоузера предусматривает крепление его основных элементов на опорах ВЛ (деревянных или бетонных). С этой целью поставляются специальные монтажные комплекты. ШУ соединяется с ВМ с помощью соединительного кабеля.

  • коммутационный (высоковольтный) модуль (1шт.);
  • модуль управления (согласно опросному листу);
  • соединительное устройство (кабель с закреплёнными разъёмами или клеммной коробкой);
  • комплект крепления на опоры (1 комплект);
  • руководство по эксплуатации (или техническое описание);
  • паспорт;
  • схема электрическая принципиальная, схема монтажная для каждого типа реклоузера, схема внешних соединений.

Дополнительные опции:

  • защита от однофазных замыканий на землю ОЗЗ (дополнительный трансформатор тока);
  • защита минимального напряжения (ЗМН) или определение места неисправности;
  • двукратное и более автоматическое повторное включение (АПВ);
  • телемеханика (опрос и удаленное управление реклоузером по GSM-каналу);
  • оборудование в диспетчерскую для опроса и удаленного управление реклоузером по GSM-каналу;
  • климатическое исполнение УХЛ1 (обогрев шкафа управления);
  • автономная работа в течение 24 часов;
  • комплект ограничителей перенапряжений ОПН (3 шт., с траверсой).
Параметр Значение
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток, А 630; 1000
Номинальный ток отключения, кА 12,5
Номинальный ток термической стойкости (3с), кА 12,5
Ресурс по коммутационной стойкости, не менее
 - при номинальном токе В-О
 - при номинальном токе отключения В-О

50 000
100
Напряжение оперативного питания, В 220, 12
Номинальный ток вторичных цепей, А 1 или 5
Частота сети, Гц 50
Класс точности
 - Трансформаторы тока
 - Трансформаторы напряжения
 - Счетчик электроэнергии

0,2; 0,5; 0,2S; 0,5S
0,2; 0,5
0,2; 0,5; 0,2S; 0,5S
Степень защиты оболочки корпуса IP54
Диапазон предельных температур, C от -45 С до +40 С
Срок службы, лет 25
Гарантийный срок службы, лет 3
Рассчитать и купить реклоузер 6(10) кВ или пункт секционирования (ПСС) 6(10) кВ в компании «Энергокапитал» с доставкой на место вы можете уже сейчас, позвонив нам по телефону в Новосибирске +7 (383) 200-12-22, отправив заполненный опросный лист по адресу info@energo-capital.ru или сделать запрос через форму на нашем сайте.
