Панель ЩО-70 низкого напряжения

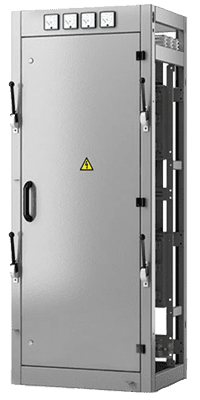

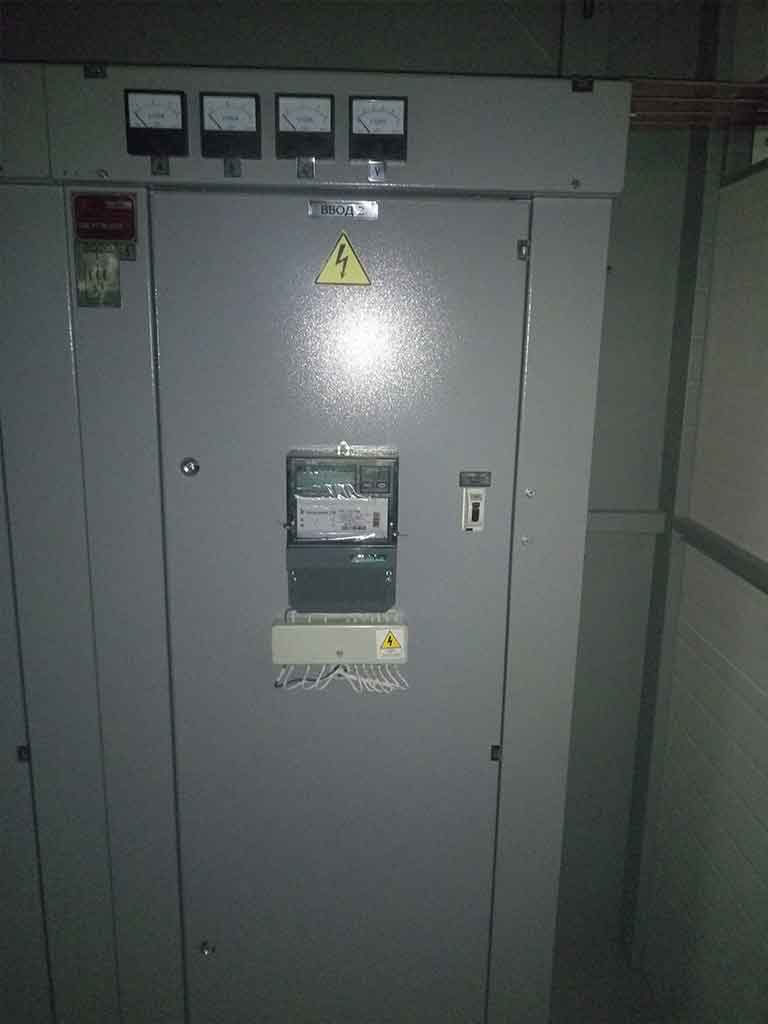

Панель ЩО-70

Панели серии ЩО-70

Панели серии ЩО-70 ТУ3434-002-78286233-2008 предназначены для комплектования распределительных устройств напряжением 380/220В частотой 50Гц в сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях, служащих для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Собственное производство с любыми комплектующими

Изготовление по не типовым схемам

Производство в сжатые сроки от 3 дней

Панели типа ЩО70 производства компании Энергокапитал виброустойчивы и вибропрочны при воздействии вибрационных нагрузок по группе условий эксплуатации М2 по ГОСТ 17516-72. Лакокрасочные покрытия выполнены не хуже 4 класса по ГОСТ 9.032-74 для фасадной поверхности, не хуже 5 класса для остальных поверхностей. Балл адгезии не ниже 2 по ГОСТ 15140-78. Толщина покрытия не менее 42 мкм.

Панели устойчивы к воздействию климатических факторов внешней среды, соответствующих исполнению УЗ по ГОСТ 15150-69 в пределах температур от минус 40 С до плюс 35 С, относительной влажности воздуха — не более 80%. Высота над уровнем моря — не более 1000 м. Степень защиты панелей с лицевой стороны IP20 по ГОСТ 14254-80, а с остальных сторон IPОО.

Цвет покрытия панелей одинаков для всех панелей одного щита. Внешний вид защитного металлического покрытия, пористость, прочность сцепления, химический состав, защитные свойства покрытия соответствуют требованиям ГОСТ 9.301-86. Толщина покрытия – в соответствии с требованиями конструкторской документации.

Контактные болтовые соединения выполнены по ГОСТ 10434-82. Сборные силовые шины, их соединения и крепления должны выдерживать номинальный ток короткого замыкания 50 кА в течение 0,5 сек. Рабочее положение — вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.

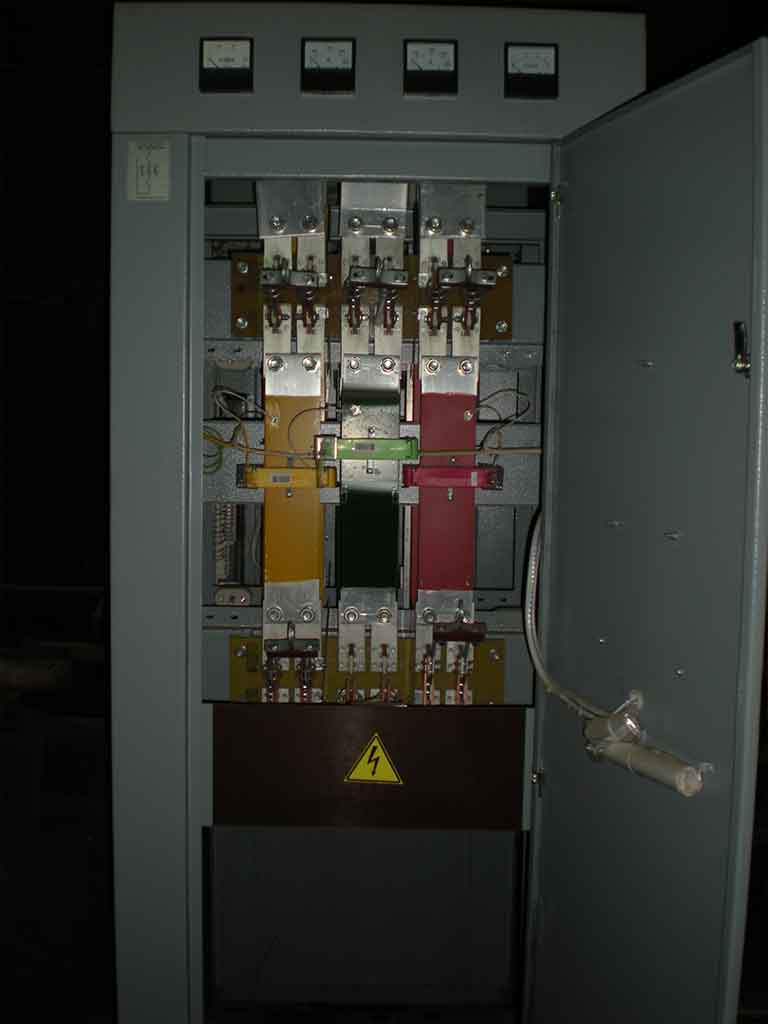

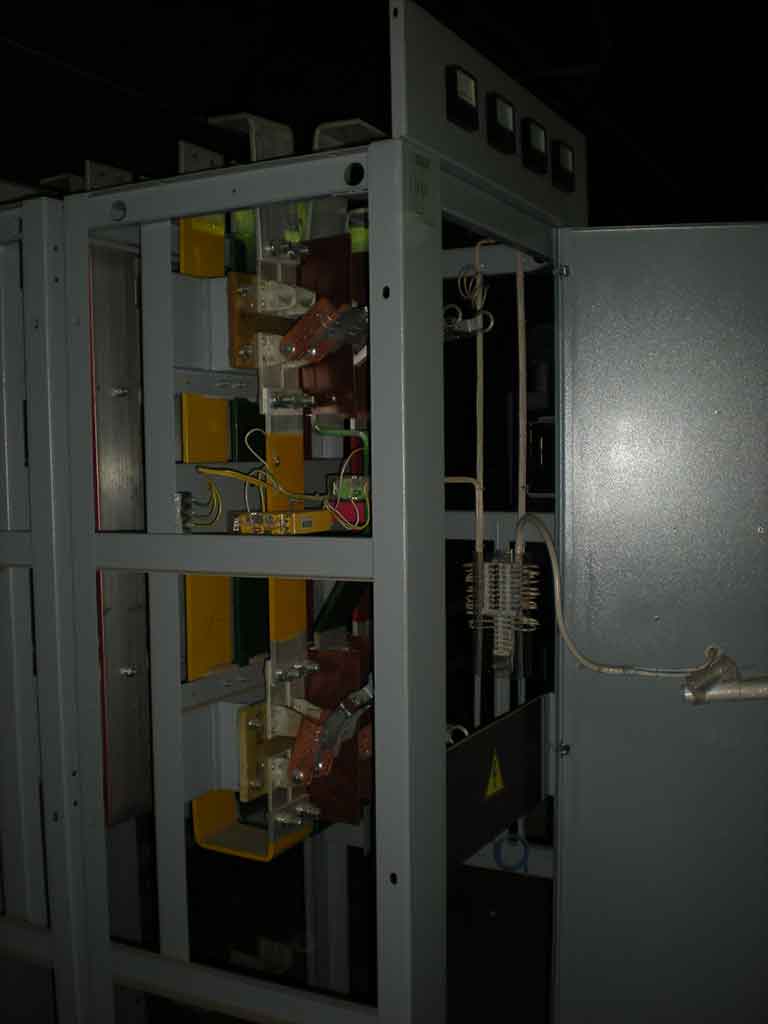

Панели представляют собой сварную конструкцию из листогнутых профилей с установленными в ней коммутационно-защитными аппаратами и электроизмерительными приборами. Корпус панелей ЩО70 изготовлен с нанесением полимерного покрытия для повышения стойкости к коррозии и механическим воздействиям. Схемы, типы аппаратов, габаритные размеры и конструкции панелей предусматривают возможность комплектования из них распределительных устройств для трансформаторных подстанций или отдельно стоящих щитов. Нулевая шина N при пятипроводной системе установлена на изоляторах и соединяется с нулевым выводом силового трансформатора. При четырехпроводной системе шина N электрически соединяется с заземляющей шиной РЕ. Функции заземляющей шины РЕ выполняет металлоконструкция, приваренная на нижнем поясе. Панели ЩО70 поставляются с полностью смонтированной и отрегулированной аппаратурой первичных и вторичных цепей.

По согласованию заказчика с заводом-изготовителем панели поставляются соединенные в блок по 2-4 шт. в последовательности, предусмотренной схемой опросного листа. Щиты из панелей могут быть установлены, как прислоненными к стене (одностороннее обслуживание), так и свободностоящими с двухсторонним обслуживанием, боковые стороны щитов закрываются торцевыми панелями. При необходимости установки панелей с разрывом секции с фасада щит закрывается фасадной вставкой. Размер фасадной вставки определяется рабочим проектом при компоновке распределительного устройства. Комплектно со щитом из панелей поставляются рукоятка для съема предохранителей (при условии что панели укомплектованы рубильниками типа РПС), штанга оперативная для (пополюсного) оперирования рубильниками типа РЕ.

К комплекту панелей прилагаются: паспорт, техническое описание и инструкция по эксплуатации, схемы электрические вспомогательных цепей для каждого типа панели.

Срок службы панелей — 15 лет, при условии замены комплектующего оборудования с меньшим сроком службы.

Наименование параметра Значение параметра
Номинальное рабочее напряжение, кВ 380
Частота, Гц 50
Число отходящих линий, шт. 1, 2, 4, 6
Номинальный ток вводных панелей, А 400, 630, 1000, 1600, 2000, 2500, 4000
Номинальный ток отходящих линий, А 100, 250, 400, 630, 1000, 1600, 2000
Электродинамическая стойкость сборных шин и отводов от них, кА 30 для ЩО70-1; 50 для ЩО70-2 и ЩО70-3
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 IP00, со стороны фасада – IP20
Номинальное рабочее напряжение цепей управления, В 220
Номинальный режим продолжительный

Линейные панели

Вводные панели

Секционные панели

Вводно-секционные панели

Вводно-линейные панели

Рассчитать и купить ЩО 70 в компании «Энергокапитал» с доставкой на место вы можете уже сейчас, позвонив нам по телефону в Новосибирске +7 (383) 200-12-22, отправив заполненный опросный лист по адресу info@energo-capital.ru или сделать запрос через форму на нашем сайте.
