Пункт коммерческого учета ПКУ-6(10) кВ

Пункт коммерческого учёта электроэнергии типа ПКУ-6(10)
Пункт коммерческого учёта электроэнергии типа ПКУ-6(10) предназначен для измерения и учёта активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ, частотой 50 Гц, а так же для использования в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Собственное производство с любыми комплектующими

Изготовление по не типовым схемам

Производство в сжатые сроки от 3 дней

Пункт коммерческого учета

Пункт коммерческого учёта электроэнергии типа ПКУ-6(10) предназначен для измерения и учёта активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ, частотой 50 Гц, а так же для использования в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Согласно ПУЭ, коммерческий учёт электроэнергии должен осуществляться на границе балансовой принадлежности между различными субъектами рынка.


Возможны три наиболее вероятных варианта установки ПКУ:

  • Когда граница балансовой принадлежности проходит по стороне 6(10) кВ. Показательным примером является требование установки ПКУ при строительстве новых котеджных посёлков и небольших предприятий. В таких случаях установка ПКУ включена в технические условия, которые выдают сетевые организации на подключение. Также, ПКУ может быть установлен на уже существующую отпайку, где граница балансовой принадлежности проходит по высокой стороне, но из-за отсутствия устройств такого типа, коммерческий учёт ведётся по стороне 0,4 кВ, что приводит к необходимости расчётов потерь в линиях и трансформаторных подстанциях от стороны 0,4 кВ до границы балансовой принадлежности.
  • На том же месте (на отпайке), но когда граница балансовой принадлежности проходит по стороне 0,4 кВ. Целью данной установки является борьба с хищениями электроэнергии, которые по различным оценкам составляют порядка 30-40% коммерческих потерь электроэнергии. В данном случае установка ПКУ возможна только с согласия абонента, так как он имеет полное право не согласиться проводить коммерческие расчёты за границей балансовой принадлежности. Но, как показывает практика, при использовании подобных пунктов учёта у представителей энергосистем не возникает больших проблем с подписанием договоров о введении высоковольтного учёта. В случае отказа абонента о введении высоковольтного учёта, ПКУ может быть использован сетевой организацией в качестве контролирующего средства учёта. В описанных выше двух случаях положительный эффект от использования ПКУ также проявляется в уменьшении количества обслуживаемых счётчиков с нескольких десятков до одного и, как следствие, уменьшение количества персонала, занятого в периодическом осмотре счётчиков, а также уменьшение расстояний на которые необходимо передвигаться контроллёру.
  • На границе балансовой принадлежности между сетями различных форм собственников. Например: между сетями сетевой компании и ж/д. сетями, сетями сетевой компании и сетями нефтяников и газовиков, сетями сетевой компании и муниципальными сетями и т.д. Также ПКУ может быть востребован при взаимоотношениях между абонентами и субабонентами сети.
Пункт коммерческого учета
Конструктивно ПКУ-6(10) кВ состоит из следующих элементов:

  • высоковольтного коммутационного модуля (ВМ);
  • низковольтный шкаф учета (ШУ);
  • соединительного кабеля;
  • монтажного комплекта.

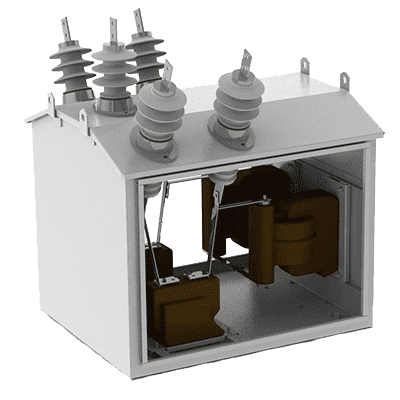

Высоковольтный коммутационный модуль (ВМ) предназначен для преобразования тока и напряжения в измерительные сигналы. Конструктивно ВМ состоит из измерительных трансформаторов напряжения (ТН) и трансформаторов тока (ТТ) смонтированных в герметичном цельнометаллическом ящике. Для обслуживания ВМ на боковых стенках корпуса предусмотрены две дверки. Подключение главных цепей осуществляется через проходные изоляторы.

Количество ТТ и ТН зависят от схемы измерения: 2ТН и 2ТТ, 3ТТ и 2ТН, 3ТН и 2ТТ, 3ТТ и 3ТН. В качестве измерительных трансформаторов используются типовые трансформаторы напряжения 3хЗНОЛ(П), НОЛ(П) и НАЛИ(П). По желанию заказчика возможно применение измерительных трансформаторов других типов и марок, которые соответствуют требованиям ГОСТ и имеют российские сертификаты соответствия.

Дополнительные обмотки трансформаторов напряжения могут используются для собственных нужд ПКУ-10(6) (обогрев ШУ, оперативное питание модемов, преобразователей и т.п.)

Монтаж ВМ осуществляется на опорах воздушных линий электропередачи (ВЛ) при помощи монтажного комплекта.

  • высоковольтный измерительный модуль (ВВМ);
  • рама для крепления ВВМ на опоре;
  • низковольтный модуль учёта, сбора и передачи данных (НВМ);
  • рама для крепления НВМ на опоре;
  • соединительный кабель и кабельный короб;
  • руководство по эксплуатации (или техническое описание);
  • паспорт;
  • схема электрическая принципиальная, схема монтажная для каждого типа ПКУ, схема внешних соединений.

Дополнительные опции:

  • ограничители перенапряжений;
  • рама для крепления ограничителей перенапряжений на опоре;
  • разъединитель;
  • рама для крепления разъединителя на опоре.
Параметр Значение
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток, А 5-800
Напряжение оперативного питания, В 100
Номинальный ток вторичных цепей, А 1 или 5
Частота сети, Гц 50
Класс точности
 - Трансформаторы тока
 - Трансформаторы напряжения
 - Счетчик электроэнергии

0,2; 0,5; 0,2S; 0,5S
0,2; 0,5
0,2; 0,5; 0,2S; 0,5S
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1; УХЛ1
Степень защиты оболочки корпуса IP54
Диапазон предельных температур, C от -45 С до +40 С
Срок службы, лет 25
Гарантийный срок службы, лет 3
Рассчитать и купить пункт коммерческого учета ПКУ-6(10) кВ в компании «Энергокапитал» с доставкой на место вы можете уже сейчас, позвонив нам по телефону в Новосибирске +7 (383) 200-12-22, отправив заполненный опросный лист по адресу info@energo-capital.ru или сделать запрос через форму на нашем сайте.
