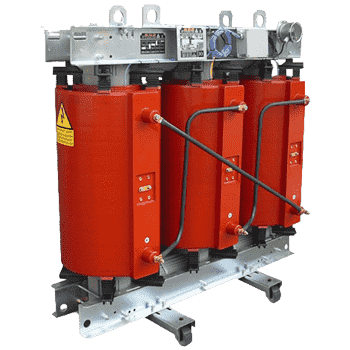

Сухой трансформатор

Трансформатор сухой производства
«BEZ Transformatory»

Словацкая торговая марка «BEZ TRANSFORMATORY» — это крупнейший производитель трансформаторов Европы. С 1994 года компания производит сухие (с обмотками из алюминия или меди и с литой эпоксидной изоляцией) и масляные (из алюминия или меди) трансформаторы в обширном диапазоне доступных напряжений и мощностей.

Качество

В 2001 году завод «BEZ TRANSFORMATORY» стал обладателем сертификата серии ISO 9001:2000, успешно пройдя аттестацию продукции по мировым стандартам менеджмента качества.

Область применения

Сухие трансформаторы модели aTSE — устройства пожаробезопасные. Это значительно расширяет область применения оборудования, т.к. его можно размещать внутри жилых, технических и административных помещений. Сфера использования охватывает и новые, и реконструированные объекты.
Коэффициент кратковременной перегрузки Потери Условия нагрузки Уровень шума
до 1,5 пониженные: ХХ и КЗ

по стандартам РФ;

по стандартам МЭК 60905

пониженный

Устройство

Сухие словацкие трансформаторы в стандартной комплектации имеют:

блок контроля температурного режима;

трансформатор;

колеса (транспортировочные катки);

документацию*.

* На сухие трансформаторы выдаются паспорта, а также руководства (инструкции) по монтажным работам и эксплуатации оборудования.

Дополнительные опции

кожух с защитной функцией;

виброопора модели ОПВГ-60 и виброгаситель серии ЕК-290;

вентиляция системы Air Flow;

реле управления вентиляторов марки VRT-200;

виброгасящие опоры;

щит тепловой защиты трансформатора.

Условия эксплуатации

оборудование предназначено для функционирования в относительно сухих помещениях в условиях умеренного климата;

диапазон температуры окружающего воздуха: -45 до +40°С (по заказу — морозостойкость до -60);

влажность до 80% при температуре +25°С;

установка над уровнем моря – не выше 1000 метров;

в помещении, где установлен агрегат сухого типа, должна быть обеспечена естественная или принудительная вентиляция. Она необходима для вывода тепла, которое выделяется при функционирование оборудования.

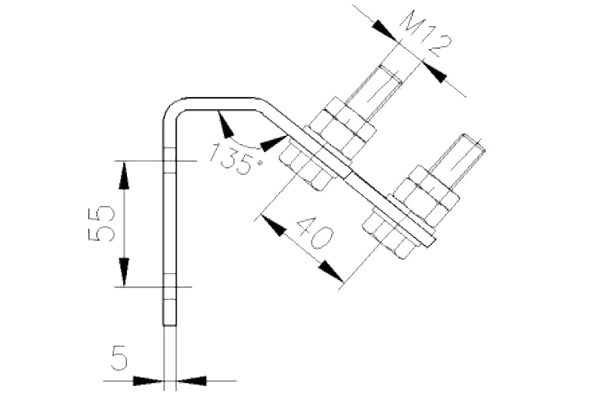

Выводы трансформатора на стороне НН

Выводы трансформатора на стороне НН

Выводы трансформатора на стороне ВН

Выводы трансформатора на стороне ВН

Технические характеристики

Параметр Значение
Соответствие стандартам ГОСТ 11677-85, ГОСТ 52719-2007, МЭК 60076, МЭК 60726
Охлаждение естественное воздушное (AN)
Нагрузочная способность S1
Класс нагревостой кости F(155°С)
Регулирование ПБВ пo ВН ±2 х 2,5%
Материал обмоток алюминий (AI), медь (Си)
Степень защиты 1Р00 (1Р21, 1Р 31)
Частота 50 Hz
Тепловая защита двухступенчатая
Класс пожаростойкости F1
Класс по окружающей среде Е2
Климатическое исполнение С2
Морозостойкость до -45°С (по заказу до -60°С)
Схема и группа соединения A/Y.,-11; Y/Y-,-0 (по заказу другие исполнения)
Сейсмостойкость по шкале MSK-64 в
рабочем состоянии
6 баллов; (по заказу до 9 баллов)

Габаритные и установочные размеры

Мощность (кВА) 630 1000 1250 1600 2000 2500
L, мм 1420 1610 1750 1750 1820 2020
В, мм 800 970 970 970 1270 1270
Н, мм 1495 1475 1585 1700 1850 2030
d, мм 125 150 150 150 200 200
e (f), мм 670 820 820 820 1070 1070
с, мм 475 548 590 590 680 680
Купить сухой трансформатор с протоколом испытаний в компании «Энергокапитал» с доставкой на место вы можете уже сейчас, позвонив нам по телефону в Новосибирске +7 (383) 200-12-22, отправив заполненный опросный лист по адресу info@energo-capital.ru или сделать запрос через форму на нашем сайте.
