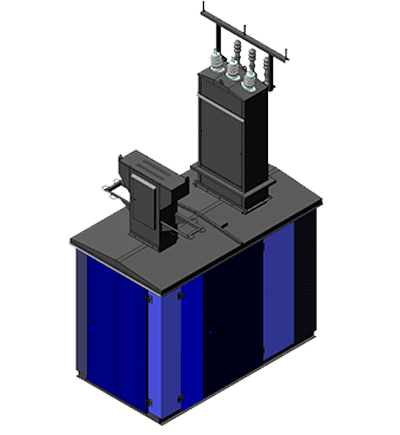

Блочно-модульная комплектная трансформаторная подстанция

Блочно-модульная трансформаторная подстанция — оборудование, назначением которого являются прием, преобразование и распределение электрической энергии 3-хфазного переменного тока частотой 50 и 60 Гц в электросетях промышленных и добывающих предприятий с глухозаземленной/изолированной нейтралями на стороне низкого напряжения.

Собственное производство с любыми комплектующими

Изготовление по не типовым схемам

Производство в сжатые сроки от 10 дней

Группа Компаний «Энергокапитал» проектирует и производит высокотехнологичные блочно-модульные трансформаторные подстанции (БМ-КТП). Отгрузки оборудования производятся в любую точку РФ!

Оборудование может эксплуатироваться в следующих климатических условиях:

годовой температурный диапазон от -60°С до +55°С;

относительная влажность воздуха в течении суток - до 80% при +15°С;

вес снежного покрова - 150 кгс/м2;

ветровое давление - до 60 кгс/м2.

В процессе эксплуатации блочно-модульной трансформаторной подстанции в воздухе не должно быть следов токопроводящей пыли, а также химически активных газов и испарений.
БМ-КТП может беспроблемно функционировать на высоте не более тысячи метров над уровнем моря. Оборудование не предназначено для эксплуатации в сейсмонеблагополучных районах.

Блочно-модульная трансформаторная утепленная подстанция — мобильное здание, поставляемое в полной заводской готовности. В конструкцию входят:

  • объемный блок КТП, в котором находятся распредустройства 10(6) и 0,4 кВ в комплекте с оборудованием собственных нужд и трансформаторной камерой;
  • силовой трансформатор;
  • железобетонный фундаментный кабельный блок, несущий функцию фундамента и кабель-канала для подключения линий 10(6) и 0,4 кВ и содержащий металлический резервуар для приема трансформаторного масла в случае аварии.
По своей конструкции трансформаторная блочно-модульная комплектная подстанция представляет собой каркасно-панельное сооружение. Воздушный ввод 6 кВ производится через проходные изоляторы на наклонной панели покрытия, кабельный — при помощи кабеля через отверстие в полу. Выводы кабелей 0,4 кВ, телемеханики и связи находятся в основании бокса. Для удобства подключения кабелей блочно-модульная комплектная подстанция монтируется на сваи высотой 1,2-1,8 м от земли.

Особенности транспортировки и хранения

Блок-бокс трансформаторной блочно-модульной подстанции поставляется в полной заводской готовности, трансформатор и кабельный блок могут поставляться отдельно.

Доставка БМ-КТП может осуществляться как по железной дороге, так и в фуре, при этом вагон и прицеп должны быть полностью герметизированы во избежание попадания вовнутрь атмосферных осадков.

БМ-КТП может храниться на открытых площадках. При хранении свыше одного года необходимо осуществить переконсервацию.
